加工技術
リードピン加工
マルチフォーミングマシンによる高精度なリードピン加工と、窒素雰囲気水素還元炉によるロウ付け処理まで、一貫生産体制により短納期・低コストでの対応が可能です。
多品種・複雑形状にも柔軟に対応し、高品質な製品提供を実現しています。

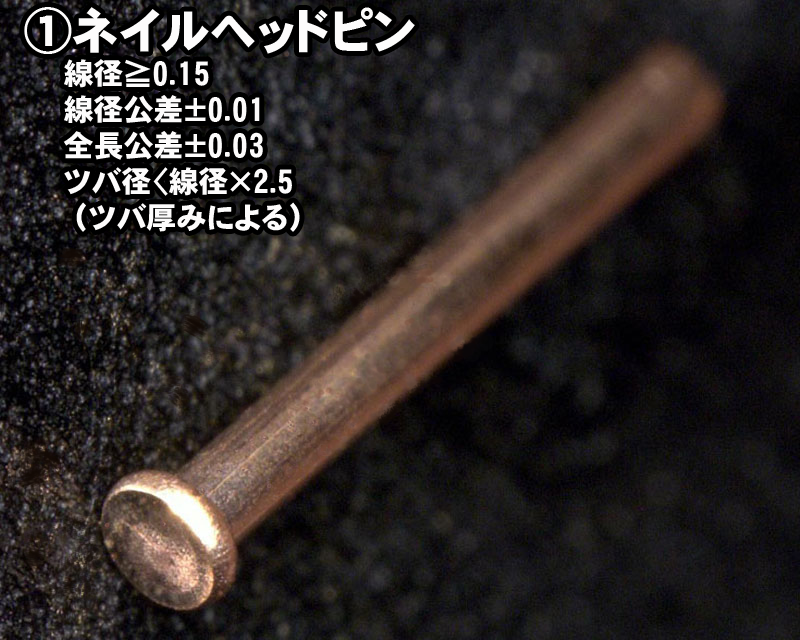

①ネイルヘッドピン
| 線径 | 線径公差 | 全長公差 | ツバ径 |
|---|---|---|---|
| ≧0.15 | ±0.01 | ±0.03 | ツバ径<線径×2.5(ツバ厚みによる) |

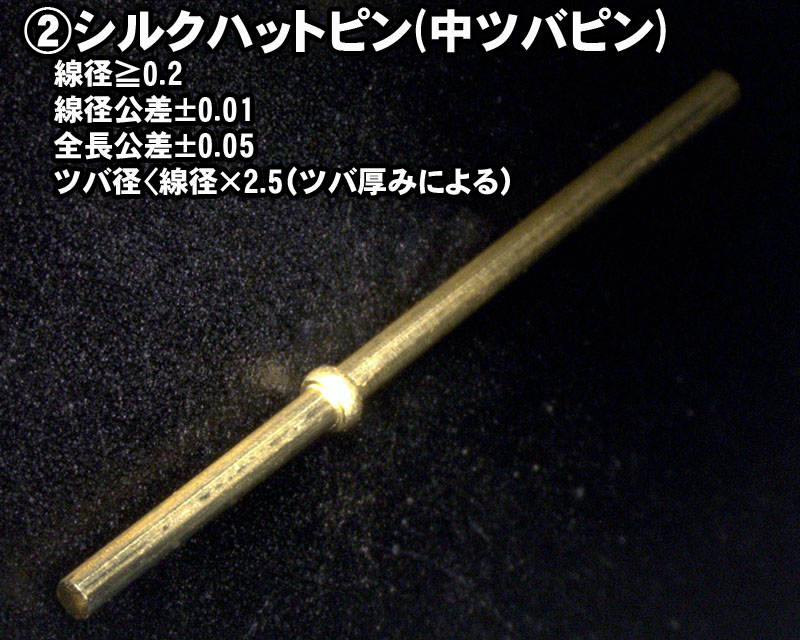

②シルクハットピン(中ツバピン)
| 線径 | 線径公差 | 全長公差 | ツバ径 |
|---|---|---|---|
| ≧0.2 | ±0.01 | ±0.05 | ツバ径<線径×2.5(ツバ厚みによる) |

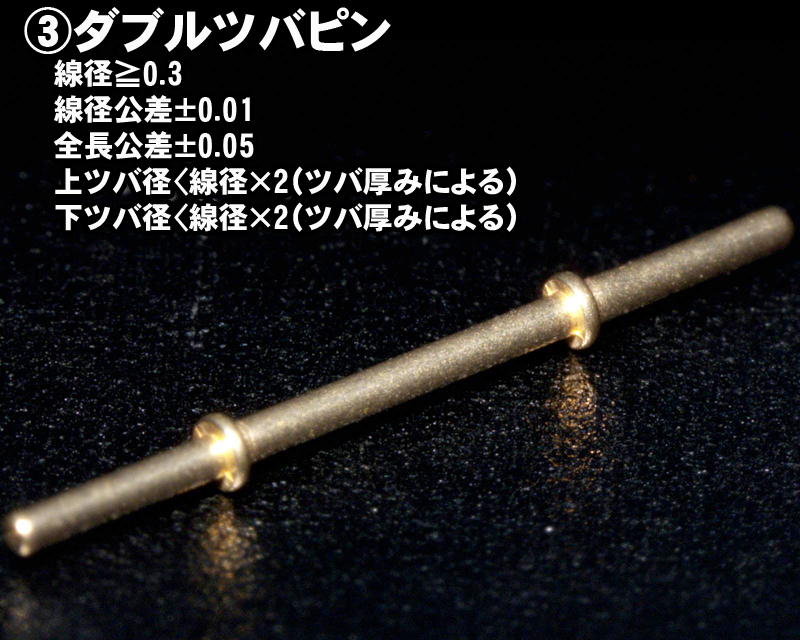

③ダブルツバピン
| 線径 | 線径公差 | 全長公差 | ツバ径 |
|---|---|---|---|
| ≧0.3 | ±0.01 | ±0.05 |
上ツバ径<線径×2(ツバ厚みによる) 下ツバ径<線径×2(ツバ厚みによる) |

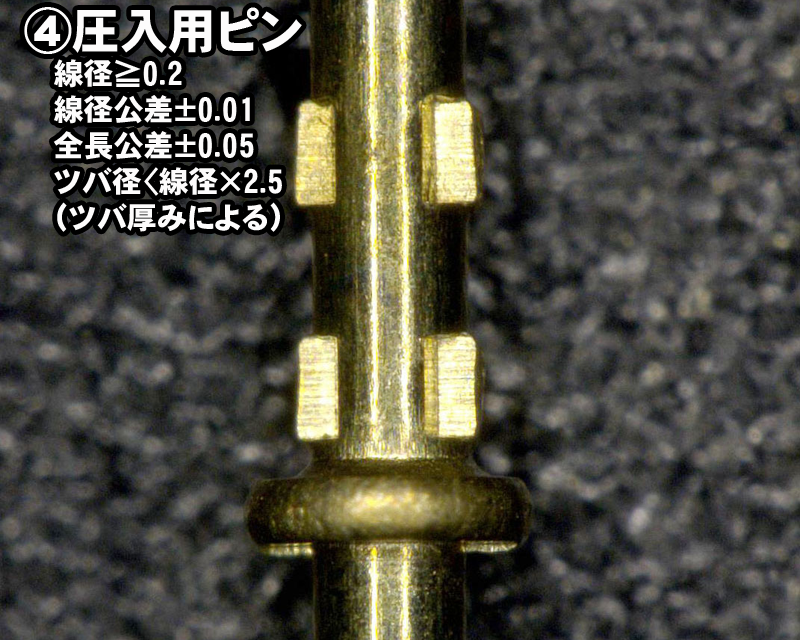

④圧入用ピン
| 線径 | 線径公差 | 全長公差 | ツバ径 |
|---|---|---|---|
| ≧0.2 | ±0.01 | ±0.05 | ツバ径<線径×2.5(ツバ厚みによる) |

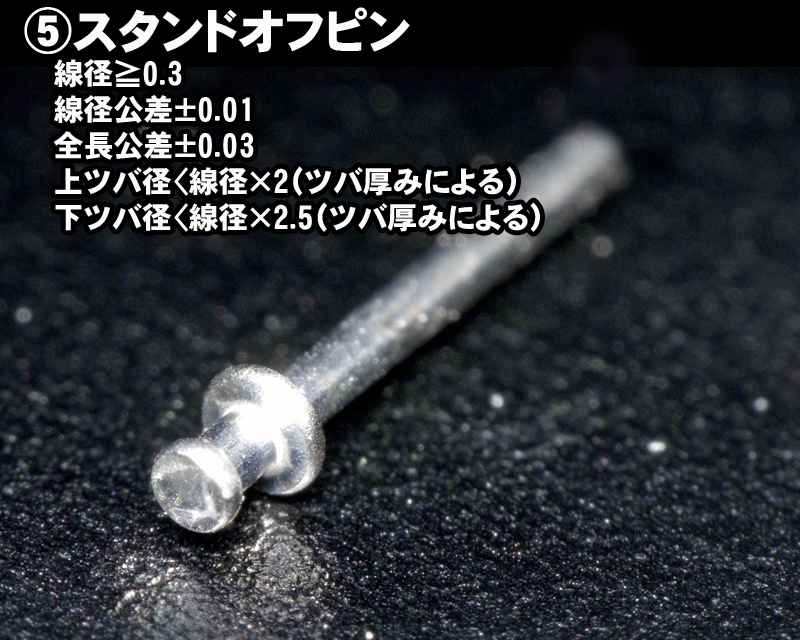

⑤スタンドオフピン
| 線径 | 線径公差 | 全長公差 | ツバ径 |
|---|---|---|---|
| ≧0.3 | ±0.01 | ±0.03 |
上ツバ径<線径×2(ツバ厚みによる) 下ツバ径<線径×2.5(ツバ厚みによる) |

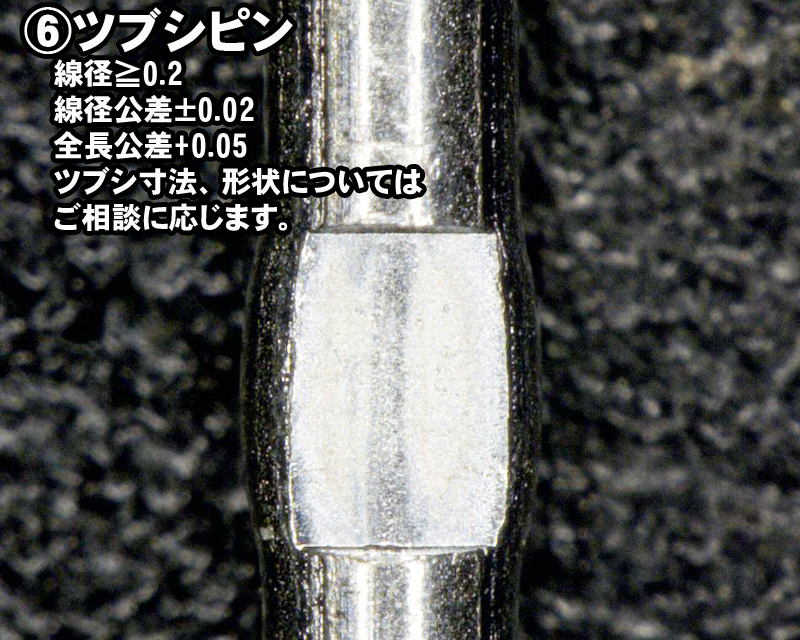

⑥ツブシピン
| 線径 | 線径公差 | 全長公差 | ツバ径 |
|---|---|---|---|
| ≧0.2 | ±0.02 | ±0.05 | ツブシ寸法、形状についてはご相談に応じます。 |

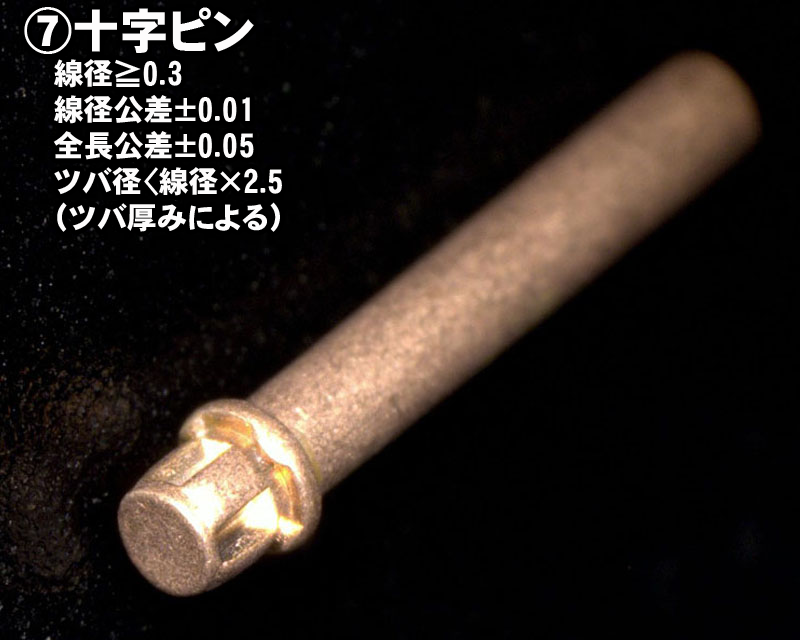

⑦十字ピン
| 線径 | 線径公差 | 全長公差 | ツバ径 |
|---|---|---|---|
| ≧0.3 | ±0.01 | ±0.05 | ツバ径<線径×2.5(ツバ厚みによる) |

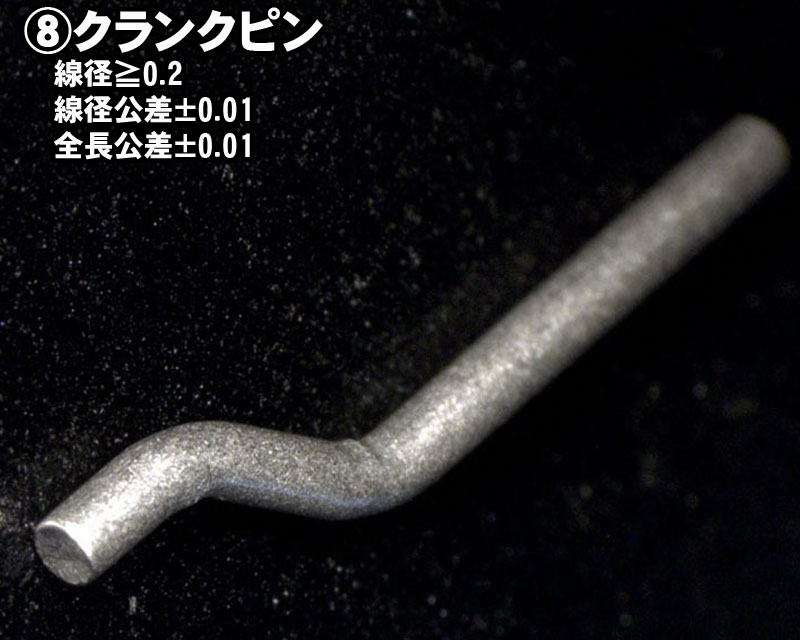

⑧クランクピン
| 線径 | 線径公差 | 全長公差 | ツバ径 |
|---|---|---|---|
| ≧0.2 | ±0.01 | ±0.01 |

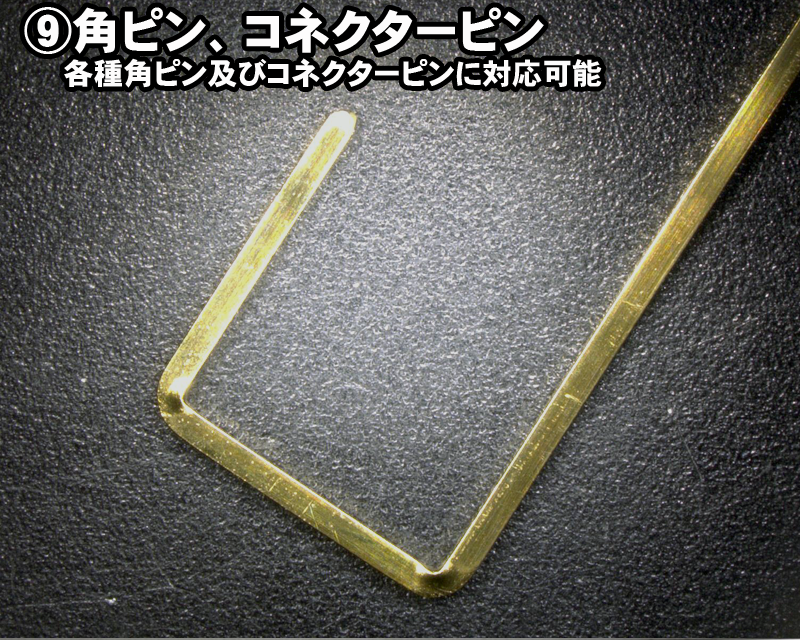

⑨角ピン、コネクターピン

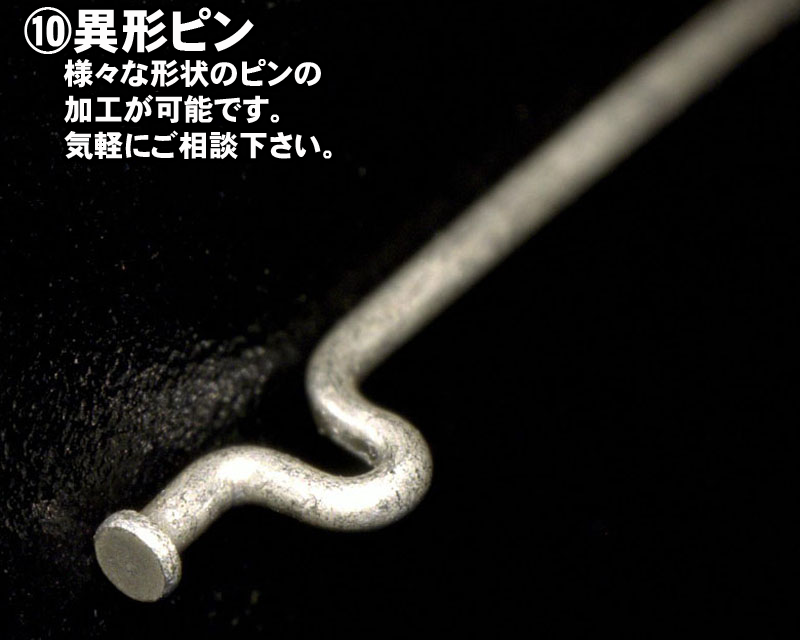

⑩異形ピン
複合加工
マルチフォーミング加工で成形したピンに対し、曲げ・潰し・穴加工などを組み合わせた複雑な工程にも対応します。
各種パイプ材の切断や切削、プレス加工を組み合わせることで、多工程・小ロット・短納期のニーズに応えています。
プレス加工
20t〜80tのプレス機を保有しており、単発加工から順送量産まで対応が可能です。
微小部品のプレス加工にも豊富な実績があり、高精度・安定品質を追求したものづくりを行っています。
溶接加工
インバーター式溶接電源により、繊細で精密なスポット溶接が可能です。
薄板から微細部品まで、安定した溶接品質を実現しています。
コイリング加工
サーボモータ制御のコイリングマシンを用い、各種ばね製品の加工に対応します。
自由度の高い制御技術により、形状・寸法の細かな仕様にも柔軟に対応可能です。
切削加工
マシニングセンタを用いた切削加工により、複雑な形状の精密部品も対応が可能です。
試作から量産まで、高精度・高効率な切削技術を提供しています。
ろう付け加工
窒素雰囲気水素還元炉を用いた精密なろう付け加工が可能です。
リードピン加工との一貫生産体制により、品質と納期の両立を実現しています。
